Transportera vindturbinblad med lastbil

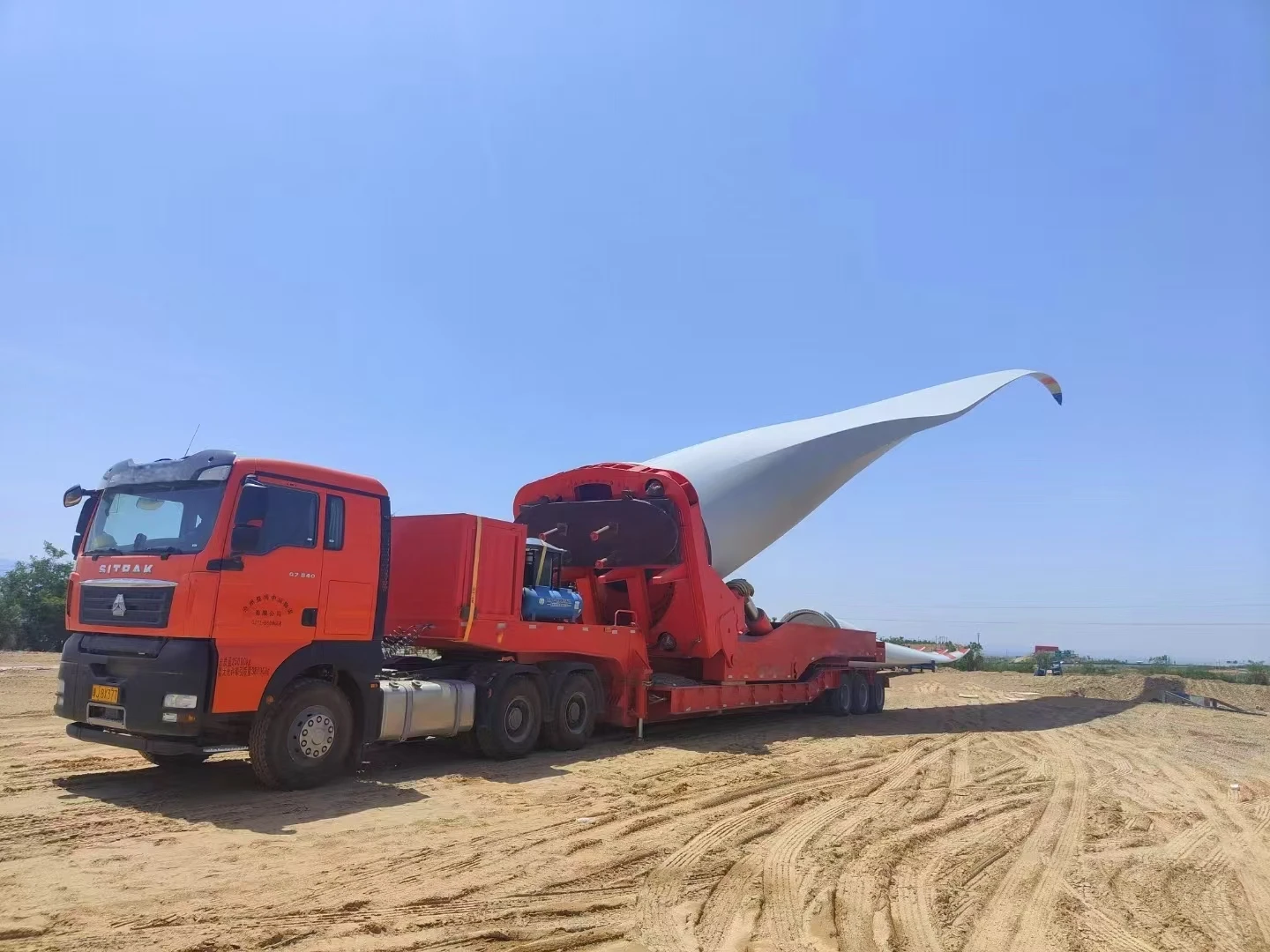

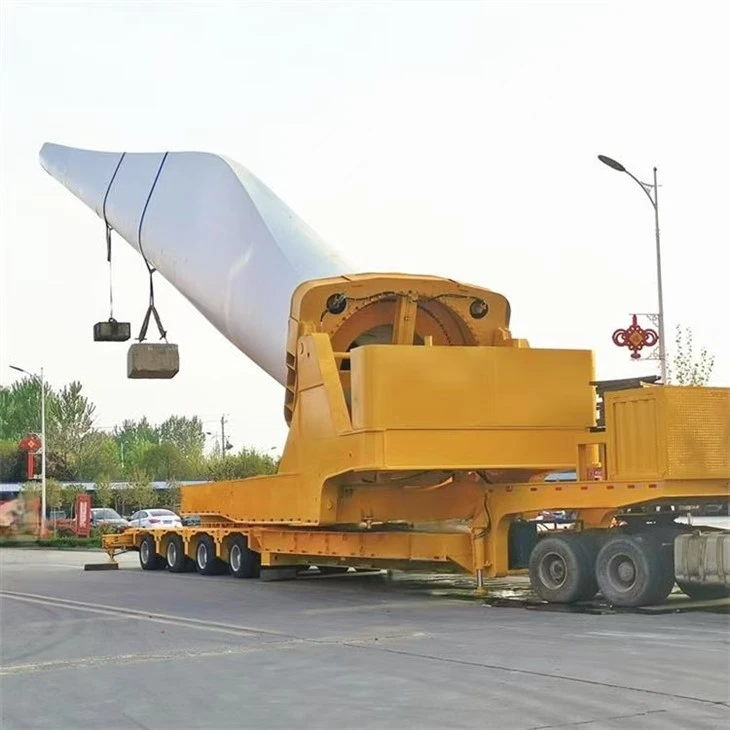

Att transportera vindkraftsblad med lastbil har funktionen att lyfta, svänga och rotera blad jämfört med infällbara långväga transportfordon. I transportprocessen kan den flexibelt undvika olika hinder som träd, berg, kraftledningar och effektivt lösa problemet med att transportera vindblad i branta berg. Genom att direkt lyfta den roterande ramen kan bladet lyftas smidigt. Dessutom, i blåsigt väder, kan bladet roteras 360 grader för att undvika starka vindar, samtidigt som man använder motviktssystemet för att upprätthålla balansen, vilket säkerställer säkerheten och stabiliteten i hela transportprocessen.

Inom området för transport av blad med vindkraft har vi bildat en komplett industriell kedja som täcker långväga bladtransportfordon, specialverktygsfordon för sekundär överföring av blad, såväl som en mängd olika transportmodeller såsom maskinrum, hjul, generatorer och tillhandahålla en heltäckande transportlösning för de flesta användare inom vindkraftsindustrin

 Storlek: 19500mm*3400mm*4650mm

 Tillämpligt blad: Lämpligt för väderkvarnsblad av typen 121-155, längd 56,5-76m

 Lastkapacitet: 23,5 ton

 Axel: 4 rader 8 axlar

 Däck: 32

 Maximal rotationsvinkel: 360 grader

 Lyftcylinder: cylinderdiameter 280 mm lyftvinkel 0-55

 Svanhalsrör med flyttbar plattform: 1m

 Hydraulstation: 31KW fyrcylindrig dieselmotor

 Ben: främre och bakre hydrauliska stödcylindrar

 Dragstift: 2.00 eller 3,5 tums dragstift av bulttyp

1. Först och främst skickas två kranar till båda sidor av vindkraftverksbladen, och krokarna reser sig långsamt för att greppa bladens två ändar. Med koordinerad drift av kranen lyfts bladen smidigt från marken till en viss höjd, redo för nästa laststeg.

2. Se samtidigt till att gaffeltruckens mitt är i linje med mitten av bladroten för att lägga en solid grund för smidig belastning av bladet.

3. Därefter förbinds bladen med flänsarna på gaffeltrucken. Denna process kräver att operatören använder speciella anslutningsverktyg och fästelement, under anslutningsprocessen, kontrollera noggrant varje anslutningspunkt för att säkerställa att det inte saknas eller är löst, vilket ger säkerhet inför nästa transport.

4. Efter att ha slutfört anslutningen av flänsen startar gaffeltrucken sin lyftmekanism och lyfter sakta bladen till den förutbestämda lasthöjden. Gradvis överförs bladens fulla vikt till hisskorgen. Operatören kontrollerar återigen kopplingen mellan bladen och hisskorgen, samt stabiliteten hos hisskorgen, för att säkerställa att allt är klart.

5, slutligen, när det är bekräftat att bladen har lastats säkert och stabilt på hisskorgen
