Kategori	Punkt		Enhet	Parameter
Mått	Mått (L×B×H)		mm	16224×3000×4000
	Axelavstånd		mm	1650+4300+1650+1650
	Spår (fram/bak)		mm	2590/2590/2590/2590/2590 (385/95R25 däck) 2560/2560/2560/2560/2560 (445/95R25 däck)
	Främre överhäng/bakre överhäng		mm	2570/2085
	Främre förlängning/bakre förlängning		mm	2319/0
Vikt	Högsta tillåtna vikt		kg	54990
	Axeltryck	Axel 1	kg	9940
		Axel 2	kg	9950
		Axel 3	kg	11600
		Axel 4	kg	11800
		Axel 5	kg	11700
Driva	Motormodell			Överbyggnad	Chassi	Chassi
			--	WP7G300E473	YCK11430-60	WP10.5H460E 62
	Märkeffekt/rotationshastighet		kW/(r/min)	221/2200	316/1900	338/1900
	Max. nettoeffekt/rotationshastighet		kW/(r/min)		311/1900	333/1900
	Max vridmoment/hastighet		Nm/(r/min)	1200/1400- 1600	2100/1100- 1500	2100/1000- 1400
Resa	Reshastighet	Max. reshastighet	km/h	80
		Min. stabil körhastighet	km/h	3
	Vriddiameter	Min. vridningsdiameter	m	Mindre än eller lika med 23 (vägsvängläge)
		Min. vriddiameter vid bomhuvud	m	Mindre än eller lika med 28,4 (vägsvängläge)
	Minsta markfrigång		mm	270
	Inflygningsvinkel		grad	19
	Avgångsvinkel		grad	16
	Bromssträcka (starthastighet vid 30 km/h)		m	Mindre än eller lika med 10
	Max. betygsförmåga (%)		%	45
	Bränsleförbrukning per 100 km		L	70
Buller	Exteriör ljudnivå vid acceleration		dB(A)	Mindre än eller lika med 86
	Ljudnivå i sittande läge		dB(A)	Mindre än eller lika med 90

Kategori	Punkt				Enhet	Parameter
Huvudsaklig prestanda	Maximal nominell lyftkapacitet				t	220
	Minsta nominella arbetsradie				m	3
	Svängradie vid svängskivans svans		I motvikt		mm	5250
			Vid hjälpvinsch		mm	4993
	Maximalt belastningsmoment		Grundläggande bom		kN.m	6586
			Helt utdragen bom		kN.m	2555
			Helt utdragen bom + fock		kN.m	988
	Stödbens spännvidd		Längsgående		m	7.7
			Lateral		m	8.3
	Lyfthöjd		Grundläggande bom		m	14.8
			Helt utdragen bom		m	83.4
			Helt utdragen bom + fock		m	115
	Bomlängd		Grundläggande bom		m	14.8
			Helt utdragen bom		m	88
			Helt utdragen bom + fock		m	118.1
	Fock offset vinkel				grad	0, 20, 40
Arbetssätt hastighet	Dags att höja bommen				s	Mindre än eller lika med 65
	Dags att dra ut bommen helt				s	Mindre än eller lika med 960
	Max. svänghastighet				r/min	Större än eller lika med 1,5
	Dags för utskjutning/indragning av stödbenen	Stödbensbalk (förlänger / indragning på ena sidan)		Indragning	s	Mindre än eller lika med 40
				Förlänger	s	Mindre än eller lika med 40
		Stödbensuttag		Indragning	s	Mindre än eller lika med 60
				Förlänger	s	Mindre än eller lika med 90
	Lyfthastighet (enkel rad, 4:e lager, lossad)	Huvudvinschsystem			m/min	Större än eller lika med 130
		Hjälpvinsch			m/min	Större än eller lika med 130
Buller	Exteriör ljudnivå				dB(A)	Mindre än eller lika med 111
	Ljudnivå i sittande läge				dB(A)	Mindre än eller lika med 85

XCA220L82Technical Specifications34

60 t Konfiguration product-712-569

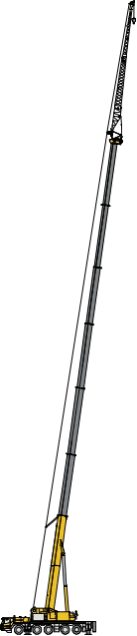

product-126-510 product-137-636 product-151-743

Bom	Fock	Bomförlängning
T:14.8~88 m	T:67.7~82.1 m J:12~28 m	T:67.7~82.1 m V: 8 m J: 28 m

1.	Den här manualen är endast avsedd för referens och all information är endast för illustration. Den bör inte litas på för att köra kranen. För korrekta krandriftsinstruktioner, se bruksanvisningen och manualen för den nominella lyftlasten.
2.	Lastkapacitetsvärdena i tabellerna är angivna, vilket är den maximala totala lastkapaciteten för kranen på en stabil och jämn yta under aktuell bomlängd och radie, inklusive vikten av krokar och riggar. Vikten av ovanstående anordningar måste subtraheras under lyftoperationer.
3.	Arbetsradien är det horisontella gravitationscentrumavståndet för lasten från kranöverbyggnadens rotationsaxel mätt på marken.
4.	Observera gränsen för bommens vinkel. Kör aldrig kranen med bomvinkeln över den rekommenderade gränsen även om en last inte bärs.
5.	En lyftoperation är endast tillåten när vindstyrkan är under grad 5 (momentan vindhastighet på 14,1 m/s, vindtryck på 125N/㎡).
